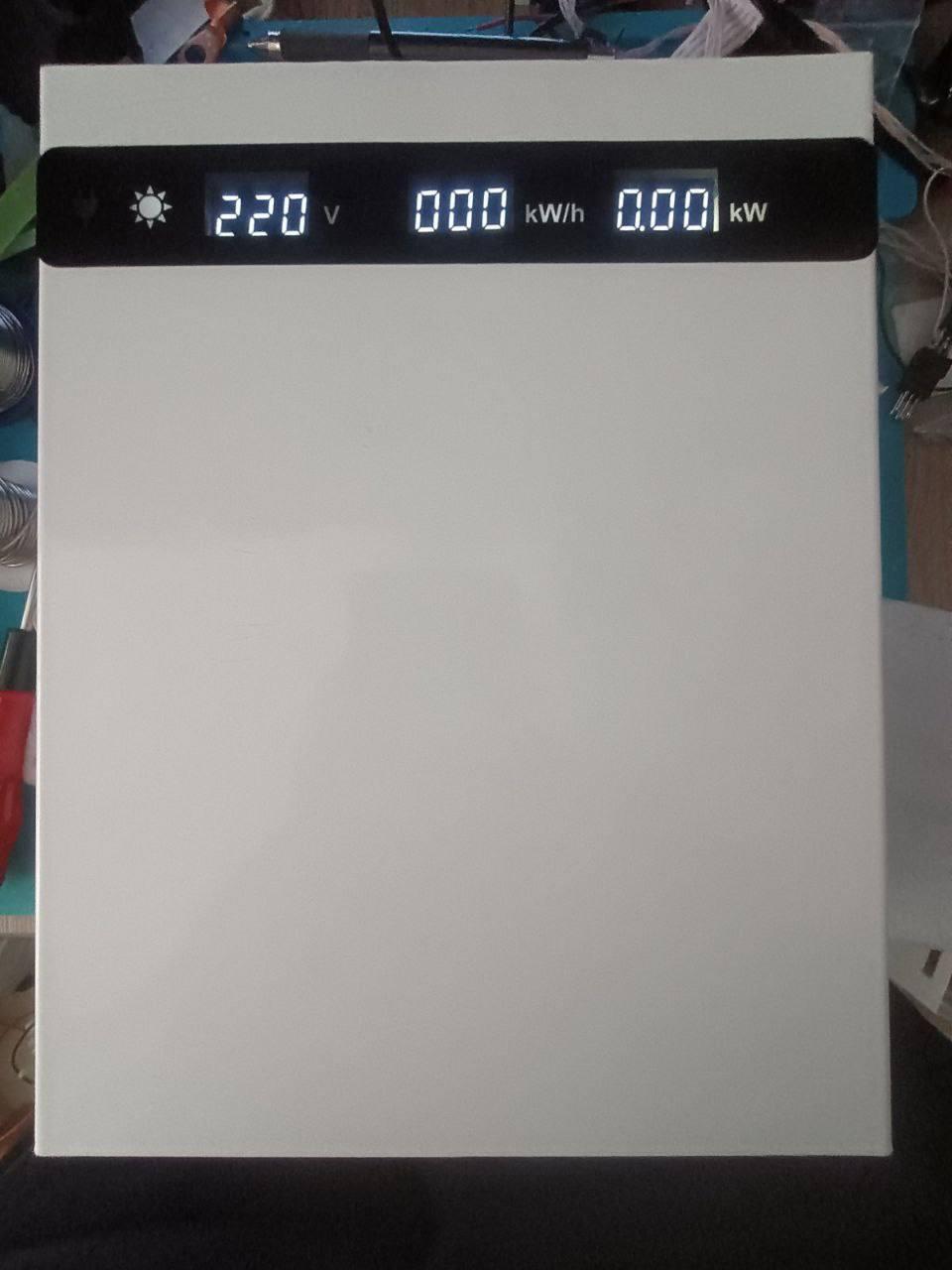

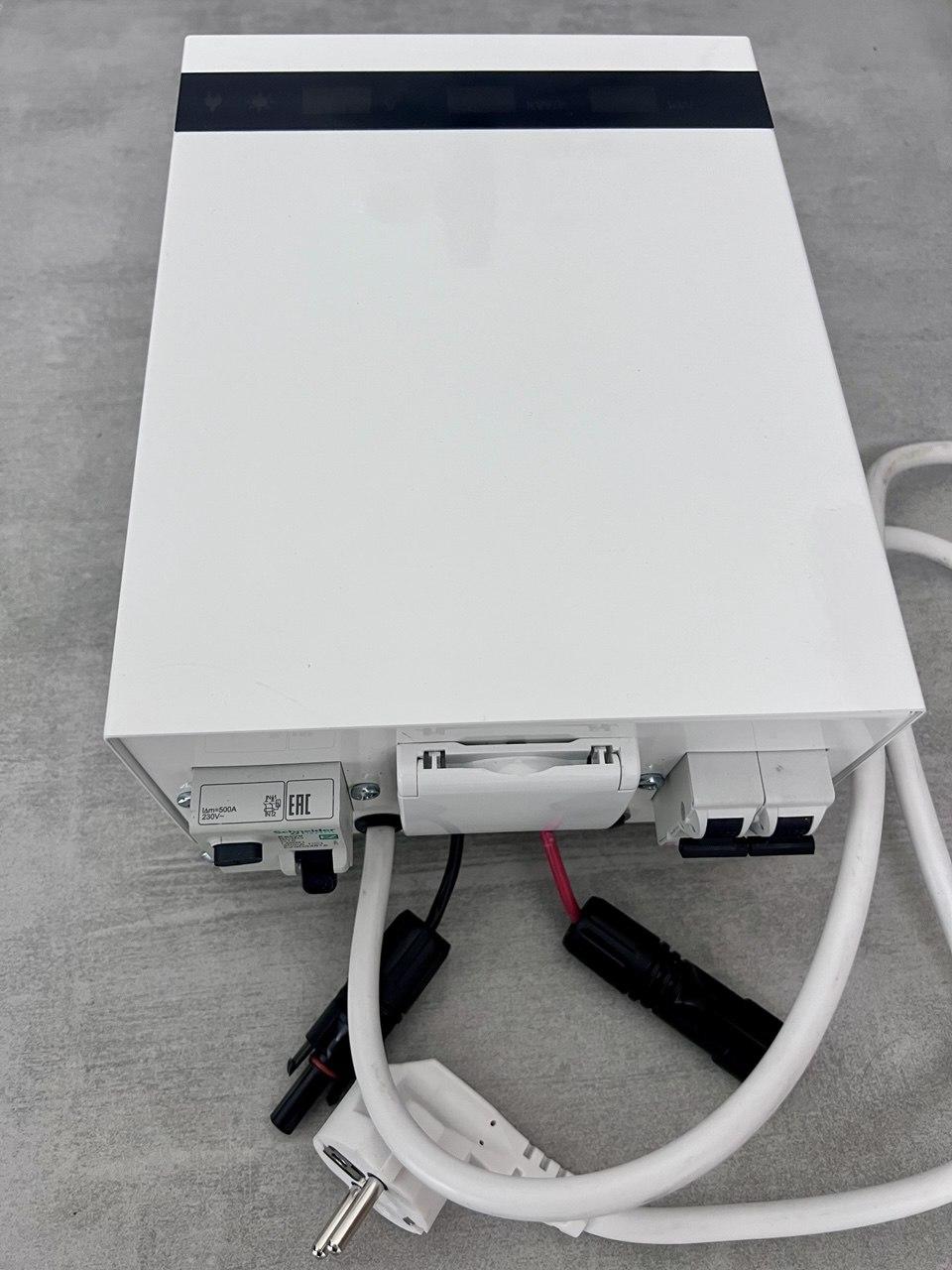

Сонячний контролер для систем гарячого водопостачання SK3000-AC

Сонячний контролер SK3000-AC призначений для систем гарячого водопостачання на сонячних панелях (сонячних). батареях). Підходить для невеликих житлових об'єктів з добовим витратою теплої води до 200л. Контролер SK3000-AC сумісний з будь-яким електричним бойлером з Тенами 220В, потужністю до 3 КВт, крім водонагрівачів з електронним модулем управління. У контролері передбачена можливість роботи з мережею центрального електропостачання 220В.

Переваги сонячного контролера SK3000-AC:

• повна автономність,
• захист входу постійного струму автоматичним вимикачем,
• захист входу змінного струму диференціальним автоматичним вимикачем,
• захист від струмів витікання більше 30мА,
• форма вихідної напруги - модифікована синусоїда,
• відсутність ШІМ регулювання високою частотою,
• захист від переполюсовки»,
• захист від підвищеної напруги Х. Х від сонячних панелей,
• можливість роботи від мережі електропостачання 220В,
• не потрібні насосні групи, гліколь, труби, ін.,
• мінімальне технічне обслуговування,
• простота монтажу,
• зрозумілий моніторинг параметрів,
• можливість настінного монтажу.

Постійна напруга, що виробляється сонячними панелями, проходить через вузол перетворення DC/AC і систему регулювання в контролері і підтримується стабільною в межах робочого діапазону сонячних панелей. Регулювання відбувається шляхом зміни потужності (струму) на навантаженні при стабільному значенні напруги сонячних батарей (MPPT). Завдяки цьому гарантується максимальний відбір потужності, обмежений тільки вхідний потужністю від сонячних панелей. Даний метод регулювання необхідний для отримання максимальної ефективності та обумовлений нелінійною вольт-амперною характеристикою фотомодулів. Для прикладу, якщо підключити виходи сонячних панелей безпосередньо на клеми ел. Тена, то може бути не використано 10%-50% сонячної енергії.

Електричний бойлер підключається безпосередньо до розетки контролера і живиться змінним регульованою напругою, яке відповідає оптимальній точці характеристики сонячної панелі для поточного значення світлової потужності сонця на поверхні панелі. Щогодини контролер визначає напругу Х. Х і коригує вихідна напруга підтримуючи роботу в режимі максимальної потужності.

Выходное напряжение имеет форму модифицированной синусоиды, что позволяет подключать помимо электрического бойлера приборы с активной нагрузкой и ограничивать использование приборов, в состав которых входят электрические двигатели и насосы. Регулировка температуры воды в бойлере на контроллере не предусмотрена, а осуществляется непосредственно терморегулятором, входящим в состав бойлера.
