InstallKit B Комплект кріплення сонячних панелей на бітумній черепиці

Конструкції кріплення сонячних модулів на дахи приватних будинків і підприємств  – це універсальні монтажні системи кріплення фотоелектричних модулів (ФЕМ). Ви можете замовити алюмінієві кріплення на будь-яку кількість фотоелектричних модулів з урахуванням потужності, ваги, розміру ФЕМ.


Ми пропонує рішення для будь-якого даху з будь-яким покриттям:

• Металочерепиця
• Профнастил
• Шифер
• Керамочерепиця
• Бітумна черепиця
• Руберойд

Комплект кріплення сонячних панелей на бітумній черепиці InstallKit B

Ціна вказана за 1 комплект для встановлення 1 модуля

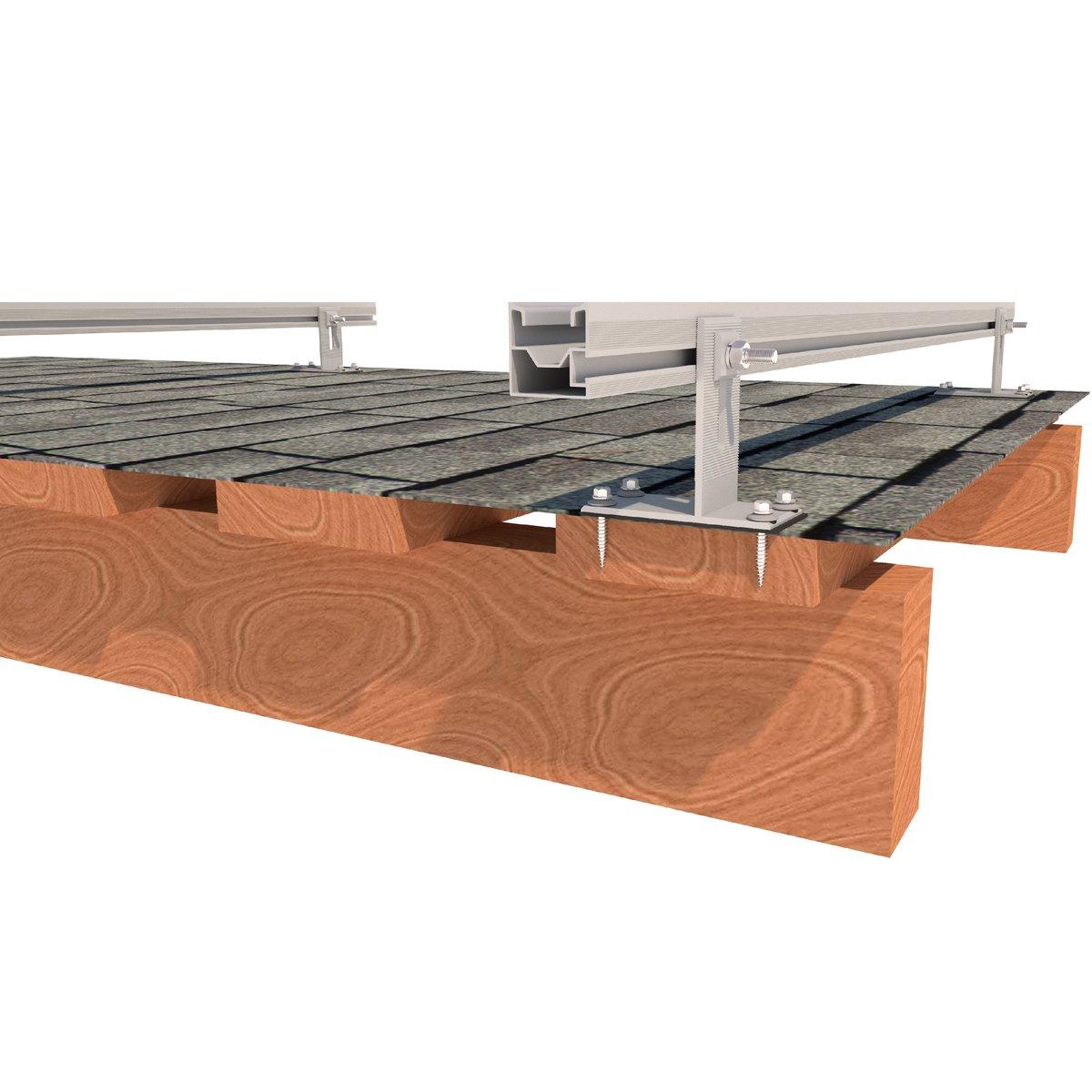

Комплект кріплення сонячних панелей на бітумній черепиці InstallKit B представляє собою високоякісну алюмінієву систему, розроблену спеціально для монтажу сонячних панелей на похилих дахах з бітумною черепицею.

Ця інноваційна система включає в себе: алюмінієвий направляючий профіль, з'єднувач профілю, кронштейн до бітумної черепиці у формі т-подібного кронштейна, міжмодульний та крайній прижими, які разом забезпечують надійне та стабільне кріплення сонячних модулів.

Основою системи є алюмінієвий направляючий профіль, який кріпиться до кронштейнів і служить надійною основою для установки сонячних панелей. Завдяки з'єднувачу профілю можна легко і швидко з'єднати два профілі між собою, оптимізуючи процес монтажу.

Т-подібний кронштейн до бітумної черепиці забезпечує просте та надійне кріплення системи кріплення до даху, а міжмодульний та крайній прижими гарантують міцне та безпечне утримання сонячних модулів, забезпечуючи їх стійкість до вітрових навантажень та інших природних факторів.

З метою забезпечення герметичності з'єднання, на опорній площині кронштейну приклеєна додаткова ущільнююча пластина. Це дозволяє мінімізувати ризик проникнення вологи під черепицю, забезпечуючи додатковий захист даху від води. Для кріплення кронштейна до даху використовуються спеціалізовані саморізи, що поставляються в комплекті, забезпечуючи надійне кріплення без потреби в додаткових матеріалах.

Для підвищення надійності герметизації та забезпечення максимального захисту від протікання, рекомендується використовувати бітумну стрічку. Цей додатковий шар не лише підсилює герметичність з'єднання, але й подовжує термін служби кріпильної системи.

Переваги цієї системи полягають у легкості та простоті монтажу, високій міцності та надійності кріплення, а також у стійкості до корозії та негативних погодних умов. Комплект кріплення InstallKit B призначений для того, щоб зробити процес установки сонячних панелей максимально простим та зручним, забезпечуючи довговічність і ефективність сонячної енергосистеми.

Унікальні переваги систем кріплення від Kripter включають:

1. Універсальність кріплень - підходять для всіх типів нахилених дахів, забезпечуючи широкий спектр застосування.
2. Комбінація матеріалів - ідеальне поєднання алюмінію та нержавіючої сталі забезпечує оптимальні рішення як за міцністю, так і за довговічністю.
3. Простота та надійність монтажу - системи розроблені таким чином, щоб забезпечити легку установку з гарантією міцності кріплення.
4. Економія простору - ідеальне рішення для тих, хто цінує ефективне використання доступного місця.
5. Довговічність та ремонтопридатність - конструкції відрізняються підвищеною тривалістю служби та легкістю у догляді порівняно зі сталевими рішеннями.
6. Стійкість до негативного впливу зовнішнього середовища - анодоване покриття забезпечує додатковий захист від корозії та інших негативних факторів.
7. Використання високоякісної сировини - всі елементи виготовлені з якісного первинного сировини, сплаву алюмінію EN AW-6063, що відповідає високим європейським стандартам за хімічним складом EN 573-3, забезпечуючи високу міцність і надійність всієї системи кріплення.

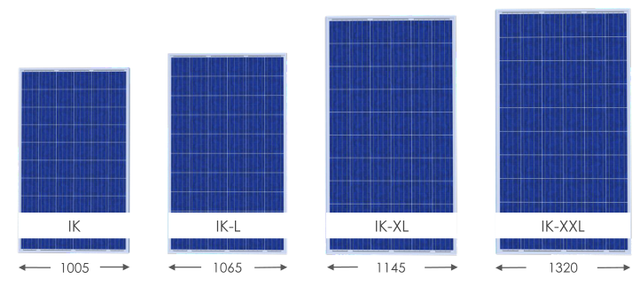

InstallKit B мають по чотири варіанти своїх комплектів:

1. IK - розраховані на модулі шириною до 1005мм
2. IK-L - розраховані на модулі шириною до 1065мм. Приставка “L” означає Long, тобто подовжені комплекти
3. IK-XL - розраховані на модулі шириною до 1145мм. Приставка “XL” означає ExtraLong
4. IK-XXL - розраховані на модулі шириною до 1320мм. Це комплекти для найширших фотомодулів

Як пакується комплект

комплекти складаються з:

• профілю, пакується окремо
• картонних коробок з прижимами, кріпленнями та з’єднувачами, подовжувачами (на кожній коробці є лист з номенклатурою)
• кінцеві прижими комплектуються індивідуально під запит, EC30/35-40

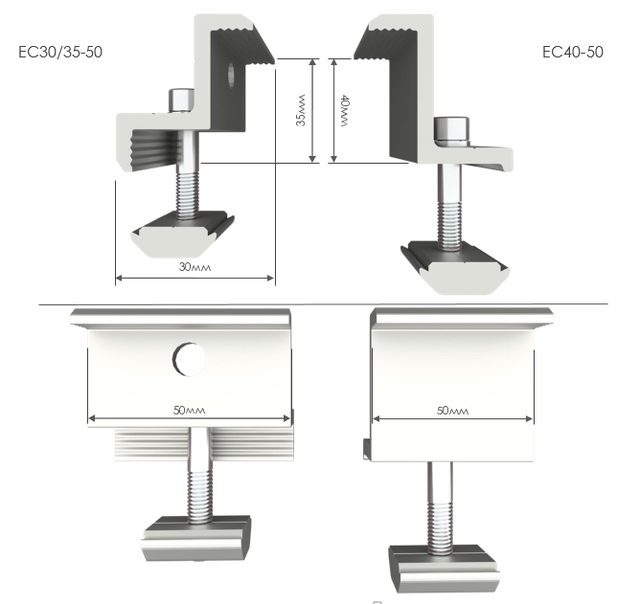

Підбір кінцевих прижимів

В наявності є 2 типи кінцевих прижимів під різну товщину фотомодулів:

1. EC40-50 (Для модулів з товщиною рами 40мм)
2. EC30/35-50 (модулів з товщиною рами 30-35мм)

Число в назві EC40-50, EC30/35-50– позначає під яку товщину рами
фотомодулів розраховані.
Число в назві EC40-50, EC30/35-50 – позначає довжину прижиму. (прижим
довжиною 50 мм дозволяє надійно фіксувати пенель та не пошкоджує рами.
Саме таку ширину рекомендують виробники модулів.)

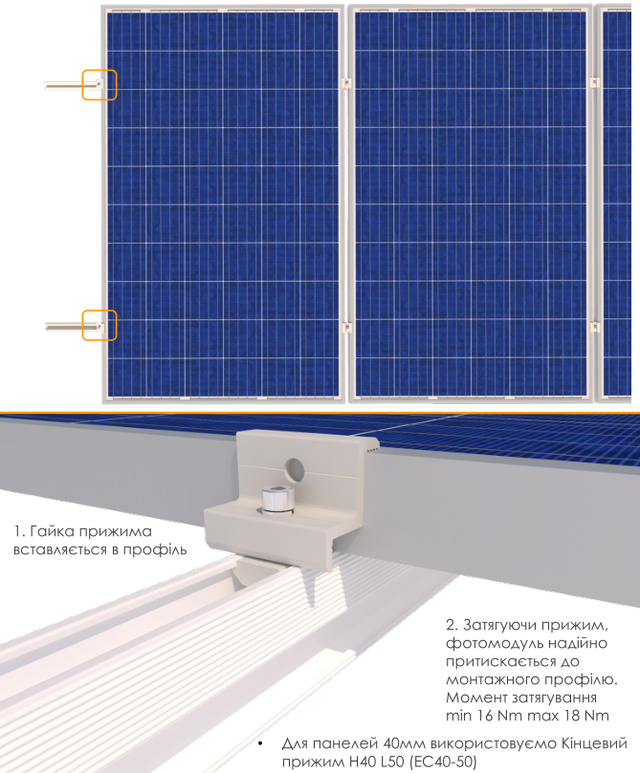

Кінцевий прижим H30/35 L50 - використовується для фіксації крайніх фотомодулей

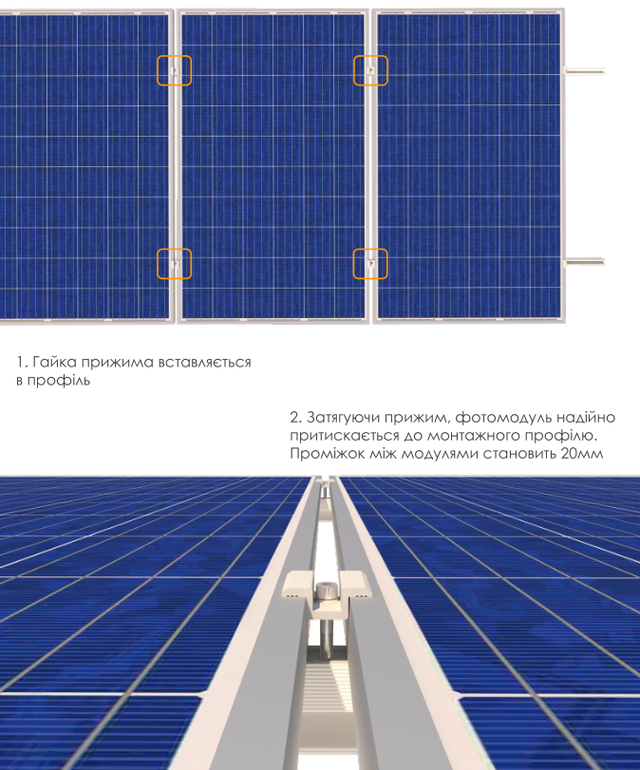

Міжпанельний прижим L50 встановлюється між сусідніми фотомодулями

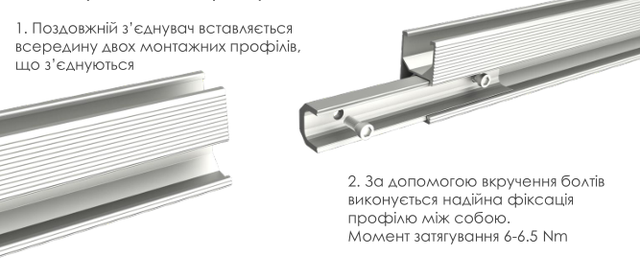

З'єднувач для профілю AL D2

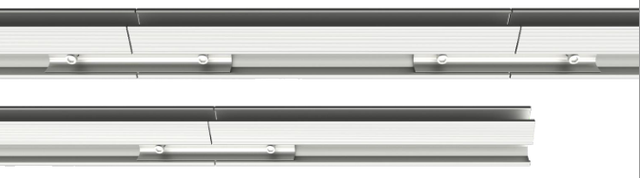

Подовжувачі крайній та середній

подовжувачі довжиною 300мм бувають 2-х типів, ті що встановлюються між профілями, та ті, що встановлюються крайніми

Гарантія
10 років гарантії на всі комплекти InstaKit

Вимоги по експлуатації

• Не рідше, ніж 1 раз на рік проводити візуальний огляд конструкцій, деталей, що труться, з’єднань елементів конструкцій і кріплень ФЕМ, на предмет появи корозії
• У разі необхідності заміни комплектуючих, використовувати тільки елементи, що поставляються, або рекомендовані виробником

Зателефонуйте і ми допоможемо прорахувати комплект кріплень індивідуально Вашому запиту та розмірів
тел. 0675843086  менеджер з продажу Тамара
