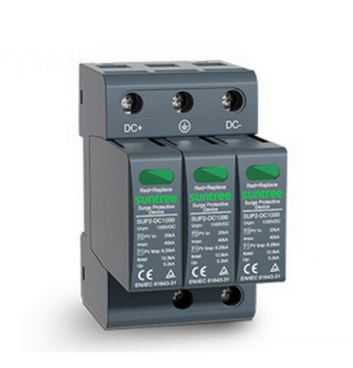

Обмежувач перенапруги (ПЗІП) Suntree SUP2H1-PV 1000VDC(T1+T2) 3P
🔌 ПЗІП Suntree SUP2H1-PV 1000VDC (T1+T2) 3P
Пристрій захисту від імпульсних перенапруг для сонячних електростанцій
📌 ПризначенняПристрій обмеження напруги (ПЗІП) Suntree SUP2H1-PV призначений для захисту мережевих інверторів у фотоелектричних системах з постійною напругою до 1000 В від грозових розрядів і високочастотних наведень у колі L+/L- та PE на вході контролера MPPT.
🛡️ Загальний опис-
ПЗІП класу T1+T2 виконується за Y-схемою, що забезпечує захист від синфазних (провід–земля) та диференціальних (провід–провід) перешкод.
-
Складається з трьох змінних варисторних модулів, що монтуються на DIN-рейку 35 мм.
-
Забезпечує візуальний та дистанційний контроль робочого стану.
-
Тип: Триполюсний, клас випробувань I+II
-
Захист ланцюгів: L+/PE, L-/PE, L+/L-
-
Монтаж: DIN-рейка 35 мм
-
Індикатори стану:
-
Зелений – робочий стан
-
Червоний – несправність
-
-
Дистанційна сигналізація: сухий контакт (опція)
-
Клас T1: для регіонів з високою грозовою активністю (можливість прямого удару блискавки).
-
Клас T2: для зон із помірною й високою активністю, без прямого удару, але з близькими влученнями.
-
Клас T3: для регіонів із низькою грозовою активністю або як додатковий рівень захисту.
| Параметр | Значення |
|---|---|
| Модель | SUP2H1-PV 1000VDC (T1+T2) 3P |
| Максимальна робоча напруга (Unpv) | 1000 V DC |
| Напруга підключення (Ucpv) | 1060 V DC |
| Номінальний струм розряду (In, 8/20 мкс) | 20 kA |
| Максимальний струм розряду (Imax, 8/20 мкс) | 50 kA |
| Рівень захисної напруги (Up) | 4,0 кВ |
| Захисна напруга при I=5kA | 3,2 кВ |
| Час спрацьовування (ta) | ≤ 25 нс |
| Стійкість до КЗ (ISCWPV) | 125 A DC |
| Діапазон температури експлуатації | від -40°C до +80°C |
| Ступінь захисту | IP20 |
| Монтаж | DIN-рейка 35 мм |
🔧 Підключення
| Тип проводу | Мін/Макс переріз |
|---|---|
| Одножильний | 1 – 35 мм² (ISO), AWG 17/2 |
| Багатожильний | 1 – 25 мм² (ISO), AWG 17/4 |
| Довжина зачищеного кінця | 14 мм |
| Момент затягування | до 4 Нм |
📟 Індикація та сигналізація
| Функція | Параметри |
|---|---|
| Візуальна індикація | Вікно на модулі: зелений / червоний |
| Дистанційна сигналізація (опція) | сухий контакт |
| Контакти | 250В / 0.5A AC або 0.1A DC |
| Переріз проводу для сигналізації | до 1,5 мм² |
Рекомендується для всіх типів мережевих інверторів, що працюють з напругою до 1000В. Особливо важливо застосовувати цей ПЗІП:
-
при відсутності вбудованого захисту категорії III в інверторі;
-
у регіонах із частими грозовими явищами;
-
для підвищення надійності та довговічності СЕС.
| Основні атрибути | |
|---|---|
| Ступінь захисту IP | 20 |
| Виробник | L&L |
